برد ESP32 چیست ؟
ESP32 چیست و چطور از ESP32 استفاده کنم ؟
سلام . میخوایم با هم با چیپ ESP32 بیشتر آشنا بشیم و چند مدل رو بررسی کنیم ESP32 یک میکروکنترلر قدرتمند و پرکاربرد است که توسط شرکت Espressif Systems طراحی شده است. این برد به دلیل قابلیتهای متنوع ارتباطی، قیمت مناسب و کارایی بالا، به یکی از محبوبترین گزینهها برای پروژههای اینترنت اشیاء (IoT) تبدیل شده است.

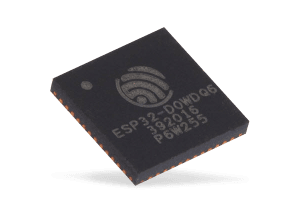

مشخصات فنی چیپ ESP32
مهمترین مشخصات سختافزاری ESP32 عبارتند از:
- پردازنده: دو هستهای با فرکانس کاری تا 240 مگاهرتز
- حافظه RAM: 520 کیلوبایت
- حافظه ROM: تا 448 کیلوبایت
- حافظه Flash: تا 16 مگابایت
- وایفای: پشتیبانی از استاندارد IEEE 802.11 b/g/n
- بلوتوث: نسخه 4.2 با پشتیبانی از BLE (Bluetooth Low Energy)
- تعداد پینهای ورودی/خروجی: 34 پین GPIO
- مبدل آنالوگ به دیجیتال: 12 بیت
- مبدل دیجیتال به آنالوگ: 8 بیت
- رابطهای ارتباطی: SPI، I2C، I2S، UART
- قابلیت کنترل PWM
ارتباطات بیسیم
پشتیبانی همزمان از WiFi و Bluetooth سرعت انتقال داده تا 150Mbps در WiFi قابلیت ایجاد نقطه دسترسی (Access Point)
مصرف انرژی پایین
حالتهای مختلف مدیریت توان مصرف جریان در حالت Deep Sleep فقط 10 میکروآمپر مناسب برای پروژههای باتریخور
امنیت
رمزنگاری سختافزاری بوت امن رمزنگاری فلش پشتیبانی از پروتکلهای امنیتی

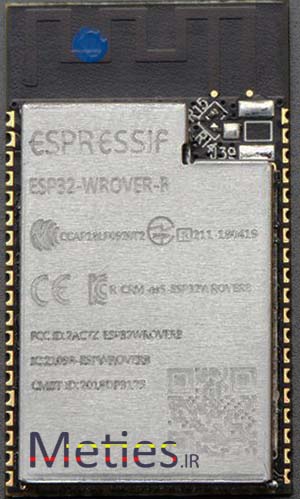

آشنایی با ماژولهای ESP32
حالا که با میکروکنترلر ESP32 و قابلیتهای اصلی آن آشنا شدید، وقت آن رسیده که با ماژولهای کاربردی آن آشنا شوید. شرکت Espressif برای سادهسازی استفاده از ESP32، چند ماژول پیشساخته طراحی کرده که اساس اکثر بردهای آماده موجود در بازار هستند.
چرا ماژول؟
- نیازی به طراحی مدار پیچیده نیست
- آماده برای استفاده سریع
- تست شده و قابل اطمینان
انواع ماژول های طراحی شده ESP32
ESP32-S Series
مناسب برای پروژههای نیازمند امنیت بالا و پردازش هوشمند، با قابلیت USB داخلی و بهینه برای IoT
ESP32-C Series
راهحل اقتصادی برای تولید انبوه محصولات IoT، با مصرف پایین و هزینه مقرون به صرفه
ESP32-H Series
قدرتمندترین گزینه برای کار با تصویر، صدا و رابطهای کاربری پیشرفته، مناسب پروژههای چندرسانهای
ESP32 Series
بهترین انتخاب برای شروع کار با IoT و پروژههای الکترونیک، با پشتیبانی گسترده و انعطافپذیری بالا
معرفی محبوبترین بردهای توسعه ESP32
ESP32 DevKit V1/DOIT DevKit V1
ویژگیهای کلیدی:
- ارزانترین و سادهترین برد توسعه
- دارای پورت USB به TTL CP2102
- تمام پینها به هدر برده شده
- مناسب پروتوتایپ سریع
کاربرد:
- یادگیری اولیه ESP32
- تست سریع کد
- پروژههای آموزشی
ESP32-WROVER-KIT
ویژگیهای کلیدی:
- نمایشگر LCD رنگی
- دوربین OV2640
- پشتیبانی از JTAG
- حافظه PSRAM
کاربرد:
- پروژههای تصویری
- رابط کاربری گرافیکی
- دیباگ حرفهای
- پردازش تصویر
ESP32-CAM
ویژگیهای کلیدی:
- دوربین 2MP
- اسلات کارت SD
- بسیار کوچک
- قیمت مناسب
کاربرد:
- دوربینهای امنیتی
- رباتهای بینایی
- پروژههای نظارتی
- تشخیص تصویر
TTGO T-Display
ویژگیهای کلیدی:
- نمایشگر LCD رنگی 1.14"
- باتری Li-Po
- طراحی فشرده
- قیمت مناسب
کاربرد:
- ساعتهای هوشمند
- رابطهای کاربری
- دستگاههای پوشیدنی
- نمایش اطلاعات
ESP32 Audio Kit
ویژگیهای کلیدی:
- کدک صوتی ES8388
- جک هدفون و میکروفون
- اسپیکر داخلی
- آمپلیفایر صوتی
کاربرد:
- پردازش صدا
- پخش موسیقی
- ضبط صدا
- پروژههای صوتی
از کجا برنامه نویسی ESP32 را شروع کنیم؟
- برنامه های آردوینو - آموزش در سایت Meties.ir
- برنامه های میکرو پایتون - آموزش در سایت Meties.ir
- Espressif IoT Development Framework (IDF)
- Espressif Mesh Development Framework
- Espruino – JavaScript SDK and firmware closely emulating Node.js
- Lua RTOS for ESP32
- Moddable SDK — includes
